膨脹節型號表示方法
發布時間：2012/1/11 9:13:21 瀏覽次數： 來源：本站 最后編輯：2012/1/11 9:13:21
膨脹節型號表示方法

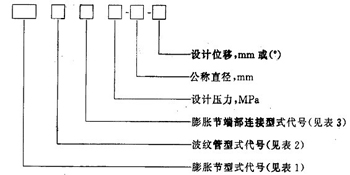

1、膨脹節型號基本組成形式如下：
2,、對于復式自由型膨脹節（代號FZ）和彎管壓力平衡型膨脹節（代號WP）,，設計位移分別表示設計軸向位移和設計橫向位移，設計軸向位移在前,，設計橫向位移在后,，兩個設計位移之間用“/”號連接。在承制方的產品樣本中,，前一個設計位移為單一設計軸向位移（設計橫向位移為零時）,，后一個設計位移為單一設計橫向位移（設計軸向位移為零時）。
3,、對于膨脹節設計位移,，在承制方產品樣本中應明確說明波紋管的設計溫度、設計疲勞壽命和材料等設計條件,；訂購方在規定膨脹節設計位移要求時,，也應明確規定上述設計條件。
4,、膨脹節型號表示實例如下：
設計壓力為1.6MPa,，公稱通徑為1000mm,設計軸向位移為205mm，端部連接為焊接型式,，波紋管為無加強U形的外壓?jiǎn)问捷S向型膨脹節,，其型號表示為：WZUH1.6-1000-205。
設計壓力為0.6MPa,，公稱通徑為800mm,，設計軸向位移（設計橫向位移為零時）為35mm,，設計橫向位移（設計軸向位移為零時）為10mm,端部連接為法蘭型式，波紋管為∩形的彎管壓力平衡型膨脹節,，在承制方的產品樣本中其型號表示為：wpof0.6-800-35/10.
