結構長度-焊接端口
補償器的結構長度應符合以下要求,；
1、具有足夠的密封面長度,；
2,、具有規定的補償能力，并應留有40mm的余量,。即設計最大極限長度大于最大安裝長度20mm,；設計最小極限長度小于最小安裝長度20mm;
3、具有更換填料的操作面,。采用成形填料圈密封的產品,，在補償器最小安裝長度情況下，當填料壓蓋拉出至極限位置時,，填料壓蓋末端與外殼之間的最小距離不應小于50mm,。
焊接端口

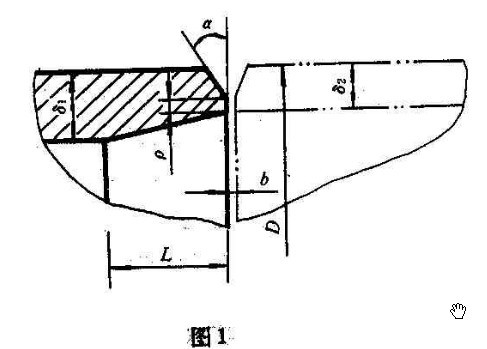

焊接端口的坡口形式及公差尺寸應符合圖1及表3的規定。
