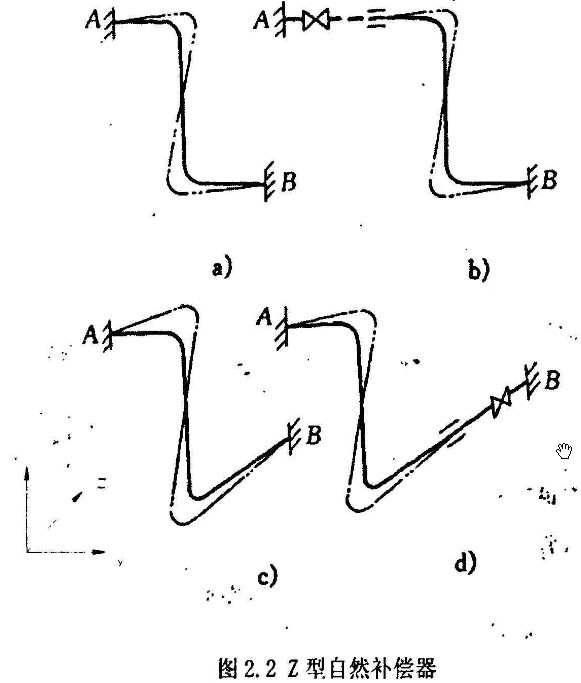

        Z型自然補償器也是自然補償器中較為常用的一種方式，主要利用二個熱壓彎頭或煨制彎管組成的轉彎形成的補償裝置,，其受熱后的變形如左圖

        Z型補償器設置導向支架的原則與L型相同,，如閥門或固定支架處需減少徑向推力時設置。
         a,、b是平面Z型,，c,、d是立體Z型。平面Z型僅有二個方向位移和推力,，靠兩水平臂的變形補償吸收垂直臂變形產生的應力,。兩水平臂越長其補償能力越大。兩水平臂的變形產生的應力由垂直臂的變形吸收,，同樣垂直臂越長其補償能力,，但兩水平臂的補償能力也必須提高，因此兩水平臂和垂直臂的長度要相適宜,，才能取得最佳的補償效果,。
         立體Z型可以同時利用管段的徑向和扭轉變形吸收其相鄰管段的熱伸長，因而其補償性能較平面Z型要好,。

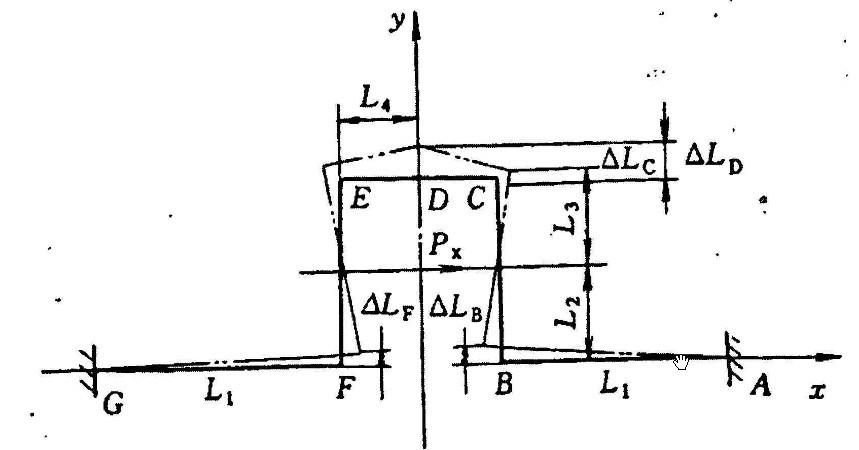

        π型自然補償器是有四個轉角90°的煨制彎管或熱壓彎頭組成,，如左圖
    π型自然補償器可水平布置，也可垂直布置,。水平布置時占地較多,，但支架便于設置。如在無特殊要求的河提,、農田等處多采用水平布置,，亦可利用π型自然補償器繞過建筑物的同時即起到了補償作用又隱蔽敷設不另占用空間。
   π型自然補償器在事情街道敷設,，一般采用垂直布置,，可以在通過干道時抬起，也可在通過各單位大門后通道時抬起,，即適應了布置的特殊需要,，又起到了補償作用。
   π型自然補償器宜設置在相鄰兩固定支架的中間位置,，此時補償性能最佳,。
   π型自然補償器的兩側外伸臂靠近固定支架位置，應設置導向支架,。防止產生縱向彎曲,。
