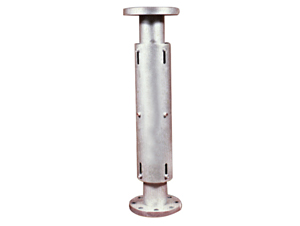

產品名稱：軸向復式波紋補償器（TFS）
公稱通徑：DN50mm-DN2000mm
工作壓力：0.1Mpa-2.5Mpa
連接方式：1、法蘭連接 2,、接管連接
產品軸向補償量：30mm-450mm

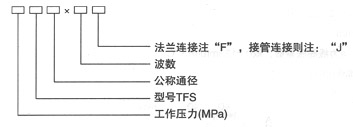

一,、型號示例：
舉例：0.6TFS100×20F
表示：工作壓力為0.6MPa，通徑DN=100mm,，波數為20,，法蘭連接的復式波紋補償器。
二,、結構特點
軸向復式波紋補償器由一個或多個波紋管串接在一起,，波紋管外有可使波紋管軸向移動的外套筒，即是保護裝置,，又保持了它的穩定性,。
三、使用說明：
軸向復式波紋補償器可以滿足管道的軸向補償,，補償量大,，比較經濟是其特點。法蘭連接按機標JB81-59供貨,，也可以根據用戶要求按國標,、化標或其它標準供貨。
四,、安裝使用注意事項
復式波紋補償器安裝時按軸向型伸縮節對管系管架的要求去布置,。
五、對固定支座的作用力：
壓力推力：Fp=100·P·A ?。∟）
軸向彈力：Fx=Kx·X (N)
式中：P： 最高工作壓力或最高試驗壓力 MPa
A： 有效面積（查樣本） cm2
Kx： 補償器軸向剛度 N/mm
X： 補償器使用的軸向補償量 mm
六,、應用舉例：某碳鋼管道，公稱通徑DN=500mm,，工作壓力P=0.4MPa,，介質最高溫度Tmax=250℃，最低溫度Tmin=0℃,，疲勞破壞次數N=1500次,。所需補償管道固定支座間的距離L=85m,，接管連接，試選型并計算支座受力,。
1,、選型，管段所需補償量為：
X=a·L·△T
=0.0133×85(250-0)
=283mm
式中：a為線膨脹系數,，取0.0133mm/m·℃(查樣本選0.6TFS500×J)
2,、支座壓力：
查樣本0.6TFS500×12J
補償器 A=2445cm2 Kx=141N/mm
壓力推力：Fp=100·P·A=100×0.6×2445=146700N
軸向彈力：Fx=Kx·X=141×283=39903N
支座受力：F=Fp+Fx=146700+39903=186603N
|
