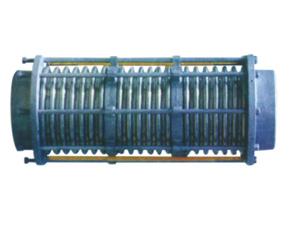

產品名稱：軸向型復式拉桿波紋補償器(FSL型)
公稱通徑：DN32-DN3000
執行標準：GB/T13295-2003,、ISO2531、EN545
工作壓力：0.1Mpa-2.5Mpa
連接方式：1,、法蘭連接 2,、接管連接
產品軸向補償量：72mm-500mm
用途：也稱為復式拉桿補償器、軸向復式伸縮器,。本產品結構簡單,，補償量大，一般使用于低疲勞次數,，需大補償量的管線,。
一、型號示例：
舉例：0.6FSL200×12J
表示：工作壓力為0.6MPa,，通徑DN=200mm,，波數為12，接管連接的復式拉桿波紋補償器,。
二,、應用說明：
1、復式拉桿波紋補償器,，結構簡單,、補償量大，一般使用于低疲勞次數,，需大補償量的管線,。
2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量,。
3、法蘭連接按機標JB81-59供貨,，也可根據用戶要求按國標,、化標或其它標準供貨,。
三、對固定支座的作用力：
壓力推動：Fp=100·P·A ?。∟）
軸向彈力：Fx=f·Kx·X ?。∟）
式中：P： 最高工作壓力或最高試驗壓力 MPa；
A： 有效面積（查樣本） 平方米,；
Kx： 補償器軸向剛度 N/mm,；
X： 補償器使用的軸向補償量 mm
f： 系數，當補償器進行預變形時,，f為1/2,，當補償器不進行預變形時，f取1,。
|
