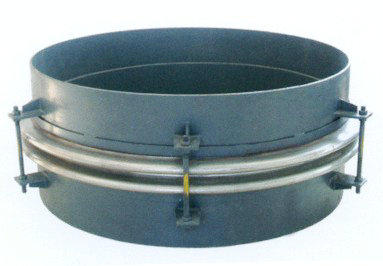

圓形單波密封式補償器
本廠生產的圓形單波密封式補償器適用于600M機組煙風煤粉管道系列的零件和部件,，這些煙風煤粉管道零部件系列與《火力發電廠煙風煤粉管道設計技術規定》（DL/T5121-2000）中推薦使用的煙風煤粉管道系列一致,。對大于600MW機組的煙風煤粉管道零件及部件也可參照使用。另外圓形單波密封式補償器全部采用工廠化生產,，建設單位只需提供設計人員開列的產品標識如連接尺寸,、連接方式、外形尺寸,、質量等去制造廠采購,，確保-的制造質量和供貨進度。
圓形單波密封式補償器具有補償量大,、剛度小,、便于安裝使用和壽命長等特點，廣泛用于鋼鐵,、電力,、石油化工、水泥等行業,。并可根據用戶要求選用不銹鋼或碳鋼制造U形波紋管,，內襯筒、法蘭一般選用碳鋼,。
圓形單波密封式補償器用于輸送氣體或含塵氣體,，使用壓力從真空~0.1Mpa，使用溫度從-40oC~420oC,任意矩形,、圓形截面的煙氣,，通風和鼓風機管道，作補償位移減振用,。波紋補償器按型式分,，有Dg200—3600單波、雙波和三波的圓形補償器各23種規格：有Dg400—1400圓形單波密封式補償器12種規格：有300x400—6000x5000單波,、雙波和三波矩形補償器各98種規格,。
圓形單波密封式補償器補償性能表如下:
|
公稱通徑 |
每個波節補償性能(△)mm |
|
DN |
預先不拉伸 |
預先拉長△/2 |
|
mm |
介質溫度 |
|
|
≤100 |
100-200 |
200-300 |
300-400 |
≤100 |
＞100-200 |
＞200-300 |
＞300-400 |
|
200-400 |
11 |
10 |
8 |
7 |
22 |
20 |
16 |
14 |
|
450-1000 |
18 |
17 |
14 |
12 |
36 |
34 |
28 |
24 |
|
1100-4000 |
15 |
14 |
12 |
10 |
30 |
28 |
24 |
20 |
圓形單波密封式補償器結構示意圖
電廠煙、風,、煤管道補償器簡介
一,、概述
圓形、矩形,、波形補償器(膨脹節)是根據美國CE公司引進技術研制的,，是一種在工作中能自由伸縮的彈性補償原件，它結構緊湊,，工作可靠,，成本低廉,，適用性強，有防振,、防塵,、防失調等功能，主要用于電站鍋爐風煙系統中,，也適用于冶金化工等其它類似的煙連接管道,。設計時可根據不同要求制成主要吸收單向熱位移得單件膨脹節，也可用于兩個膨脹節組成用以吸收空間三向熱位移,，而不造成管道的破壞匯潛心，是保證管道安全可靠運行的必不可缺少的重要原件,。
二,、膨脹節的類型：匯通管道設備廠生產的圓角波形膨脹節分為兩種標準形式
1、標準半高型膨脹節波高h(yuǎn)=108mm,，波距q=59mm,，壁厚t=1.5mm，彎頭彎曲半徑R＝300mm適用于矩形煙風道橫截面積小于4.6m2,，以及煙風道外形尺寸中有一邊小于1.2m（但應大于0.6m）的場合,。
2、標準全高型膨脹節波高h(yuǎn)=216mm,，波距q=86.4mm,，壁厚t=2.6mm，彎頭彎曲半徑R＝600mm適用于除上述條件外的一切矩形煙風道,。
上述兩種標準波形膨脹節均以單波節和雙波節形式組合成各種多波節的膨脹節產品,，供用戶選用。為方便用戶選用,，對于50～600MW機組的膨脹節產品的尺寸參數系列等技術資料正在整理中,。
三、每波允許的最大補償量Δa
在無冷拉的情況下,，推薦每波允許的最大基本膨脹量為：
1,、對于標準全高型膨脹節：Δa＝±24mm
2、對于標準本高型膨脹節：Δa＝±11mm
溫度對補償器的修正系列f1見下面
|
溫度°C |
-200 |
-150 |
-100 |
-50 |
20 |
50 |
100 |
150 |
200 |
300 |
|
F1 |
0.932 |
0.942 |
0.956 |
0.979 |
1 |
1.001 |
1.002 |
1.003 |
1.005 |
1.025 |
溫度對補償器的修正系列f2見下面
|
溫度°C |
-200 |
-150 |
-100 |
-50 |
20 |
50 |
100 |
150 |
200 |
300 |
|
F2 |
1.071 |
1.055 |
1.045 |
1.028 |
1 |
0.992 |
0.971 |
0.956 |
0.937 |
0.901 |
四,、應用范圍：
1,、熱電廠(1)汽機(2)鍋爐(3)除塵；
2,、水泥廠,；
3、鋼鐵廠,、熔煉爐,、焚燒爐,；
4、熱電廠及核電站,；
5,、空調送風系統；
6,、玻璃及礦棉業,；
7、石油化工企業,；
8,、空氣及煤氣清潔廠；
9,、風機廠,；
10、鋁廠和碳素廠,。
